So erledigen Sie die Sanitär- und Elektroarbeiten für das EPS ICF-Blockbausystem

In einem EPS-ICF-Gebäude (Insulated Concrete Form) sollten die Sanitär- und Elektroinstallationen koordiniert werden, bevor der Beton gegossen wird. Die wichtigste Regel besteht darin, den Stahlbetonkern und seine Bewehrungsstäbe intakt zu halten und für die meisten Dienste die EPS-Schicht, Versorgungshohlräume, Böden, Decken und geplante Hülsen zu verwenden.

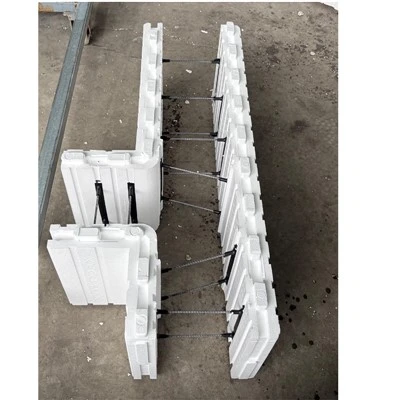

Typische ICF-Wand

Außenfinish→ EPS→ Stahlbeton+ Bewehrung→EPS→ Innenausbau

Das EPS lässt sich für kleine Dienstleistungen leicht zuschneiden, während der Betonkern für die strukturelle Festigkeit sorgt.

Schritt 1: Planen Sie die Sanitärinstallation

Suchen Sie vor dem Stapeln der ICF-Blöcke Folgendes:

Küchen- und Badezimmerarmaturen
Toiletten, Duschen und Waschbecken
Boiler
Waschmaschine
Hauptwasserversorgung
Kanalisation und Entwässerung
Außenliegende Schlauchanschlüsse
Kondensatableiter für Heizungs-, Lüftungs- und Klimatechnik
Gegebenenfalls Pool- und Außeninstallationen

Das Sanitärlayout sollte mit den Bauplänen und dem ICF-Blocklayout abgestimmt werden.

Schritt 2: Installieren Sie eine unterirdische Entwässerung

Bei einem Plattenhaus--werden normalerweise große Abfluss- und Abwasserrohre unterhalb der Platte installiert, bevor die Betonplatte gegossen wird.

Aushub → Rohre verlegen → testen → hinterfüllen/verdichten → Platte gießen

Große Entwässerungsrohre sollten im Allgemeinen nicht in die EPS-Wand gedrückt werden.

Schritt 3: Installieren Sie kleinere Wasserleitungen

Sofern das jeweilige ICF-System und die örtlichen Sanitärvorschriften dies zulassen, können kleinere Wasserversorgungsleitungen durch Kanäle verlegt werden, die in die EPS-Isolierung eingeschnitten sind.

Sichern Sie das Rohr, damit es sich beim Einbringen oder Fertigstellen des Betons nicht bewegen kann.

Schritt 4: Bei Wanddurchdringungen Muffen verwenden

Wenn ein Rohr die ICF-Wand kreuzen muss, installieren Sie vor dem Betonieren eine Muffe oder ein zugelassenes Durchdringungselement.

Dies ist besonders wichtig für größere:

Wasserleitungen
Abflussanschlüsse
Poolrohre
Mechanische Rohre
Außendienstanschlüsse
Schritt 5: Testen Sie die Leitungen

Wasserleitungen sollten einem Drucktest- unterzogen werden, und die Entwässerung sollte getestet werden, bevor die Installation unzugänglich wird und bevor die endgültigen Oberflächen angebracht werden.

EPS ICF kann die grobe -Stromversorgung relativ praktisch gestalten, da viele elektrische Dienste innerhalb der EPS-Ebene platziert werden können.

Schritt 1: Markieren Sie die elektrischen Standorte

Bestimmen Sie die Standorte von:

****Steckdosen
****Lichtschalter
****Deckenleuchten
****Thermostate
****Daten-/Netzwerkanschlüsse
****Sicherheitsgeräte
****Türklingeln
****Außenbeleuchtung
****Geräteanschlüsse
Schritt 2: Elektrokästen installieren

Verwenden Sie die vom ICF-Hersteller zugelassenen Schaltkästen oder Montagemethoden.

Die Befestigung der Boxen ist grundsätzlich an den eingebetteten Kunststoffstegen oder anderen zugelassenen Trägern möglich.

Sie müssen fest befestigt sein, damit sie sich beim Betonieren nicht bewegen.

Schritt 3: Schneiden Sie Kanäle in das EPS

Für zugelassene Kabel oder Leitungen wird ein Kanal in die innere EPS-Schicht geschnitten.

Die genaue Kabel-/Leitungsmethode muss den geltenden Elektrovorschriften entsprechen.

Schritt 4: Befestigen Sie die Leitung

Befestigen Sie Leitungen und Kästen sicher, um Bewegungen während des Betonierens zu verhindern.

Schritt 5: Schließen Sie die Verkabelung ab

Nachdem die Strukturwand fertiggestellt ist, schließen Sie Folgendes ab:

****Leiter/Kabel
****Schalter
****Steckdosen
****Beleuchtung
****Panel-Verbindungen
****Geräte
****Daten/Netzwerk
****Sicherheitssysteme

Führen Sie dann die erforderlichen elektrischen Tests durch.

Für Häuser mit umfangreichen Sanitär- und Elektroinstallationen kann ein Installationsschacht eine sehr gute Lösung sein.

Der Servicehohlraum bietet Platz für:

Elektrische Leitung+ Wasserleitungen+ Datenkabel+kleine mechanische Dienstleistungen

Der größte Vorteil liegt in der Flexibilität für die Zukunft: Dienste können geändert werden, ohne die tragende Betonwand einzuschneiden.

Schneiden Sie den Betonkern nicht routinemäßig ab

Der Betonkern und der Bewehrungsstahl bilden das Hauptkonstruktionssystem. Vermeiden Sie das Bohren, Ziselieren oder Schneiden für normale Zwecke, es sei denn, die Konstruktion erlaubt dies ausdrücklich.

Stören Sie die Bewehrung nicht

Bei Sanitär- und Elektroinstallationen darf Bewehrungsstahl nicht verschoben oder geschnitten werden.

Installieren Sie keine großen Entwässerungsrohre in dünnen EPS-Hohlräumen

Verwenden Sie für größere Rohre Boden-, Decken-, Trennwände oder spezielle Serviceräume.

Vergessen Sie die Durchdringungen vor dem Betonieren nicht

Vor-vorgeplante Hülsen sind viel einfacher und sicherer als der nachträgliche Versuch, durch Stahlbeton zu bohren.

Eine nützliche Regel für ein EPS-ICF-Haus ist:

Große Entwässerung→Unterflur / Serviceschächte

Kleine Sanitäranlagen→ EPS oder Servicehohlraum, sofern zulässig

Elektrisch→ EPS/Service-Hohlraum

Wanddurchdringungen → geplante Hülsen vor Beton

Bewehrung+ Betonkern→ bewahren und schützen

Der Hauptvorteil von EPS ICF besteht darin, dass viele kleine Elektro- und Sanitärleitungen durch die leicht zu bearbeitende EPS-Schicht verlegt werden können, ohne den strukturellen Kern aus Stahlbeton zu beeinträchtigen.

Für ein tatsächliches Projekt sollten die genaue Streckenführung, der Brandschutz, der Rohrschutz, die elektrische Verkabelungsmethode, die Durchdringungen und die zulässigen Änderungen den Installationsanweisungen des jeweiligen ICF-Herstellers und den geltenden Bau-, Sanitär- und Elektrovorschriften entsprechen.
